Акустичен окачен растерен таван Ecophon - Focus™ Ds

Ecophon Focus Ds T24 -  600x600x20/ White Frost     /20бр. плочи в пакет = 7,20 м2

Ecophon Focus Ds T24 - 1200x600x20/ White Frost    /10бр. плочи в пакет = 7,20 м2

Ecophon Focus Ds T24 - 1200x1200x20/ White Frost  /6бр. плочи в пакет = 8,64 м2

Ecophon Focus Ds T24 XL - 1600x600x20/ White Frost  /6бр. плочи в пакет = 5,76 м2

Ecophon Focus Ds T24 XL - 1800x600x20/ White Frost  /6бр. плочи в пакет = 8,48 м2

Focus™ Ds

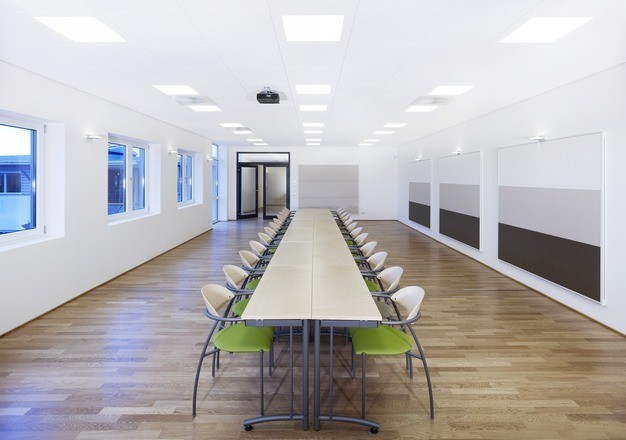

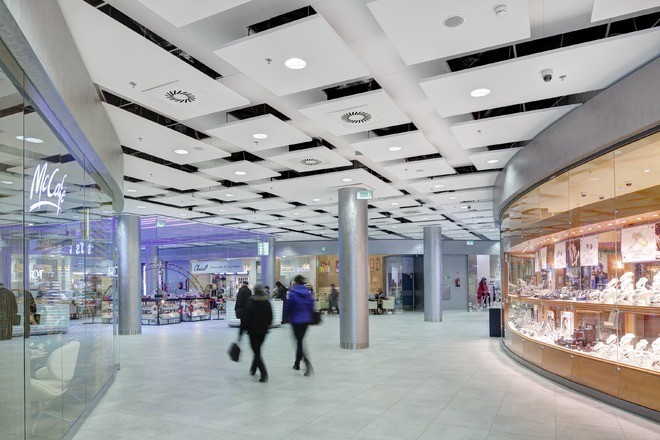

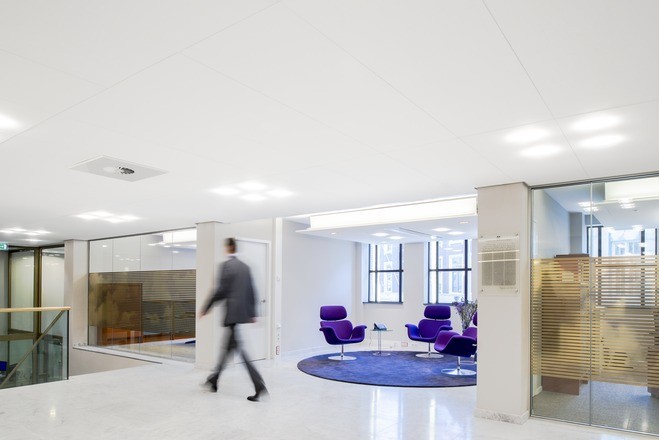

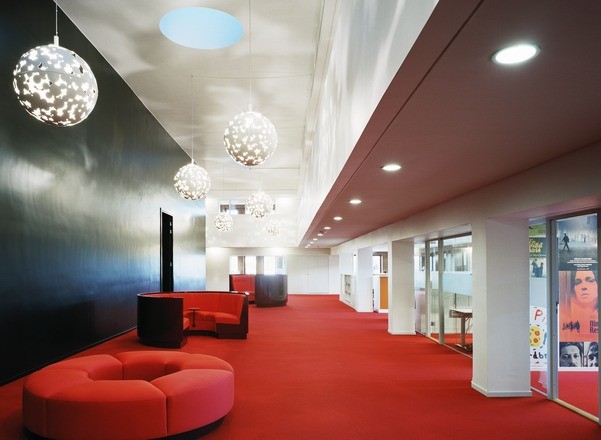

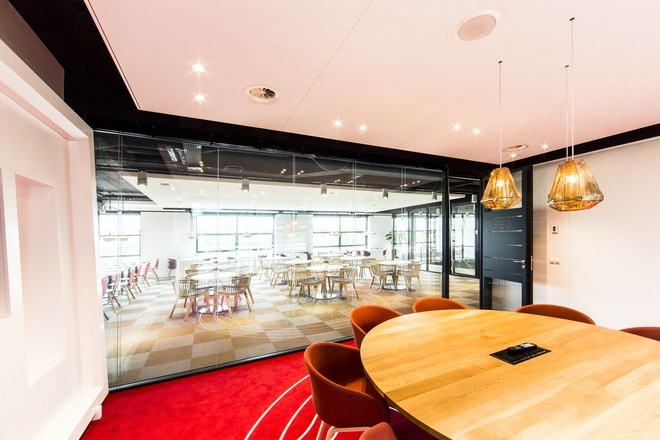

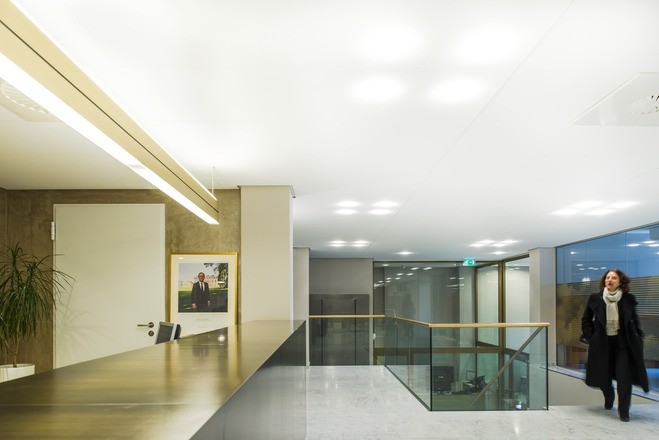

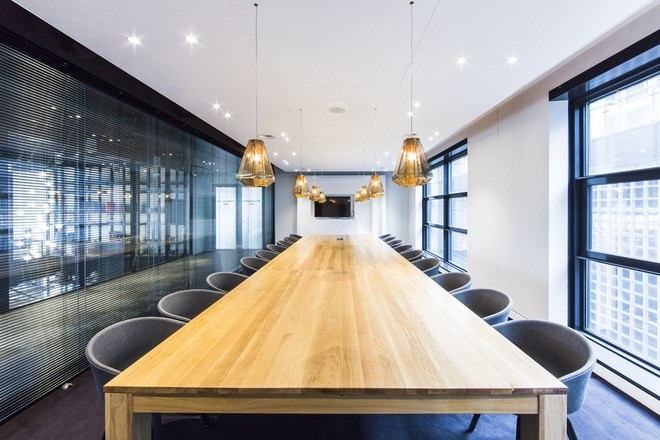

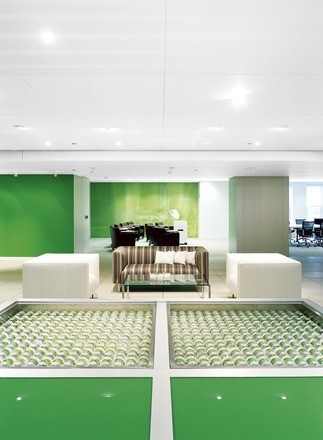

Подходящ за инсталации, при които се изисква окачена растерна конструкция със скрити профили и при които същевременно лесното демонтиране е от основно значение. Системите Ecophon Focus Ds разполагат със скрита растерна конструкция и симетричен ръбов дизайн. Това позволява лесно сглобяване, както и интегриране на осветителни тела и вентилация. Таванът изглежда гладък. Формира се дискретен канал между паната с ширина 2мм. Те са лесни за демонтиране.

Системата се състои от пана Ecophon Focus Ds и метална конструкция Ecophon Connect. Тя тежи приблизително 3-4 кг/м². Паната са произведени от изключително плътна стъклена вата по 3RD технология. Видимата повърхност има Akutex™ FT покритие, а задната страна на паната е покрита със стъклен воал. За най-добро качество на системата използвайте свързващата система Ecophon и аксесоари. Конструкцията се състои от поцинкована стомана.

• M 206 - Инсталационна диаграма на окачен акустичен таван Ecophon Focus ™ Ds XL




• M 207 - Инсталационна диаграма на окачен акустичен таван Ecophon Focus ™ Ds 1200х1200






• M 208 - Инсталационна диаграма на окачен акустичен таван Ecophon Focus ™ Ds 1200x600 и размерите XL










• M 238 - Инсталационна диаграма на окачен акустичен таван Ecophon Focus ™ Ds XL 2000х600











• Акустика




Звукопоглъщане-резултати от от тестването в съответствие с EN ISO 354. Класификация в съответствие с EN ISO 11654, както и рейтингите на една стойност за NRC и SAA според ASTM C 423.



o.d.s. - обща дълбочина на системата

коефициент на поглъщане на звука         честота Hz   -----  Ecophon Focus Ds 200 mm o.d.s. αw 0.90   ......  Ecophon Focus Ds 60 mm o.d.s. αw 0.80
