Акустичен окачен растерен таван Ecophon - Focus™ Lp - Пана за растерен таван

Ecophon Focus Lp T24 - 600x300x20/ White Frost  /20бр. плочи в пакет = 7.20м2

Ecophon Focus Lp T24 - 600x600x20/ White Frost  /20бр. плочи в пакет = 7.20м2

Ecophon Focus Lp T24 - 1200x300x20/ White Frost  /20бр. плочи в пакет = 7.20м2

Ecophon Focus Lp T24 - 1200x600x20/ White Frost  /10бр. плочи в пакет = 7.20м2

Ecophon Focus Lp T24 XL - 1800x600x20/ White Frost  /20бр. плочи в пакет = 7.20м2

Focus™ Lp

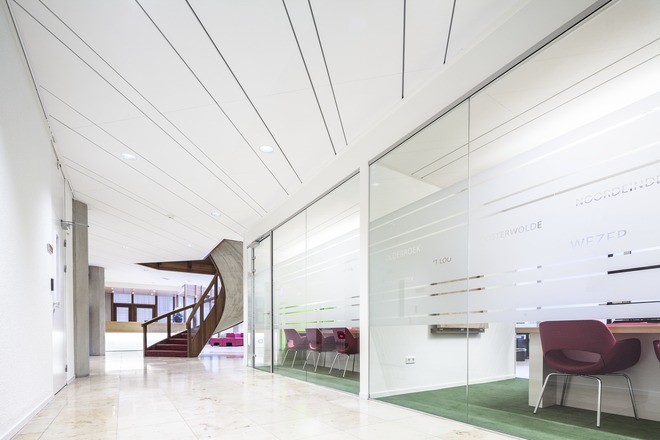

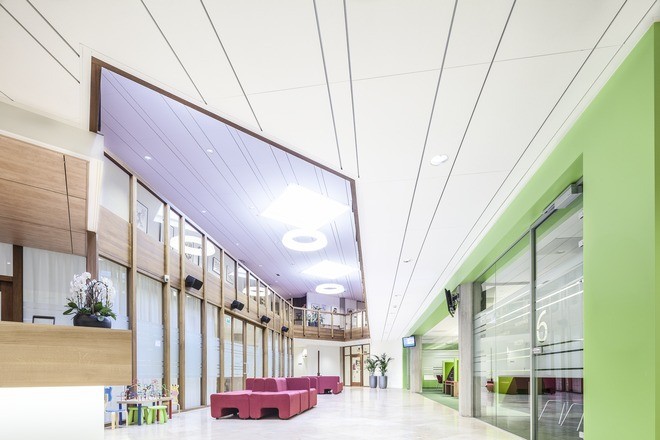

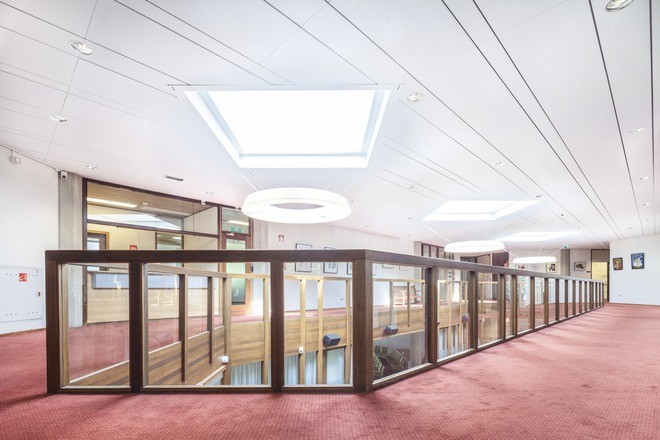

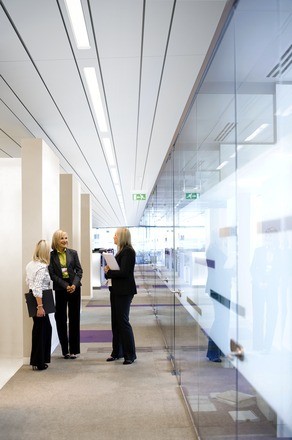

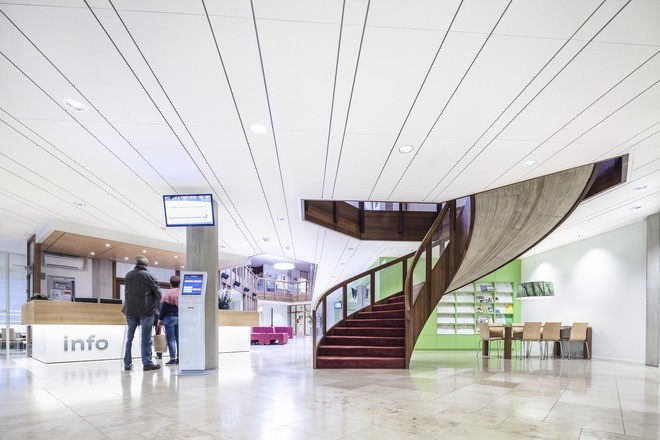

Системата и продукта Ecophon Focus Lp разполага с полускрита метална конструкция. Тя показва посоката в помещението. Има голяма пролука 20 мм между паната в подчертаната посока и почти невидима – в другата. Ръбовете са остри и добре оформени като типа на падащия борд Този модел за окачени тавани се състои от стандартни пана с 600мм или 300мм ширина и технически пана Focus Lp Technical с ширина 150, 300 или 600 мм. Паната са произведени от изключително плътна стъклена вата по 3RD технология.

Видимата повърхност има Akutex™ FT покритие, а задната страна на паната е покрита със стъклена воал. Паната Technical се използват за оформяне на зони за технически инсталации като например осветителни тела, вентилации, пръскачки, детектори за дим, високоговорители и др. Точната широчина (148, 298 или 598 мм) е адаптирана така, че да е подходяща за стандартните осветителни тела на пазара. Паната и конструкцията Connect тежат приблизително 3-4 кг/м² за системата. Конструкцията е произведена от поцинкована стомана. За най-добро качество на системата използвайте система Ecophon Connect и аксесоари.

• M 278 - инсталационна диаграма на окачен акустичен таван Ecophon Focus™ Lp 600х300



•  M 279 - инсталационна диаграма  на коридорна система Ecophon Focus™ Lp 1200х150



• Акустика



звукопоглъщане-резултати от от тестването в съответствие с EN ISO 354. Класификация в съответствие с EN ISO 11654, както и рейтингите на една стойност за NRC и SAA според ASTM C 423



o.d.s. - обща дълбочина на системата

Kоефициент на поглъщане на звука      честота Hz   ----- Ecophon Focus Ds 200 mm o.d.s. αw 0.90
