Акустичен окачен растерен таван Ecophon - Solo™ Circle

Ecophon Solo™ Circle - 800x800x40/ White Frost  /4бр. плочи в пакет

Ecophon Solo™ Circle - 1200x1200x40/ White Frost  /4бр. плочи в пакет

Solo™ Circle

Описание на системата и продукта

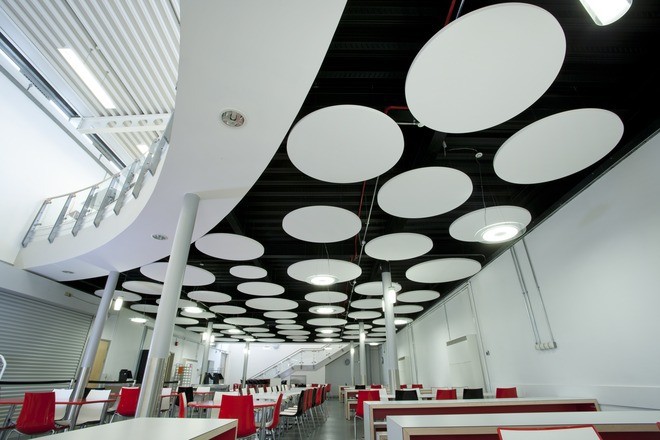

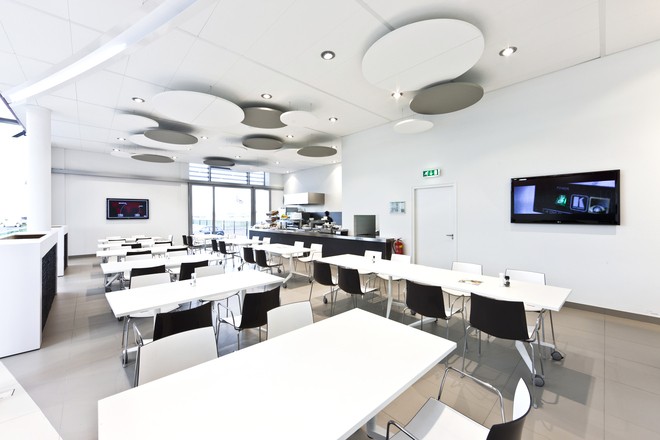

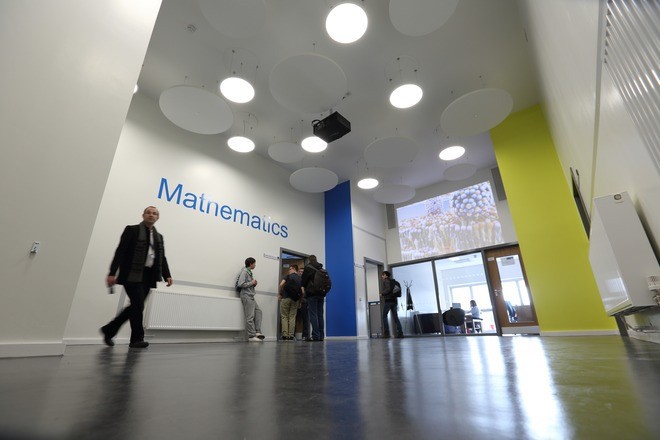

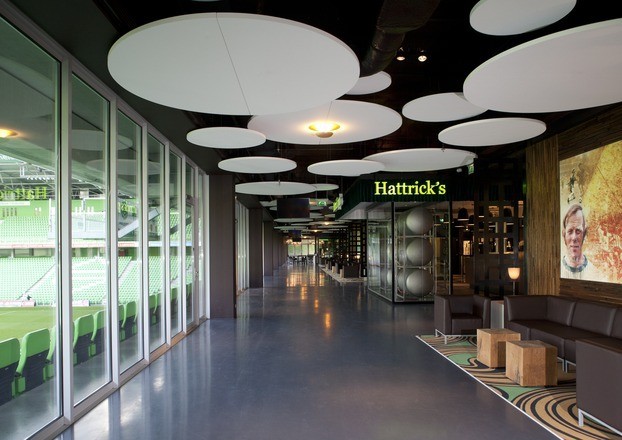

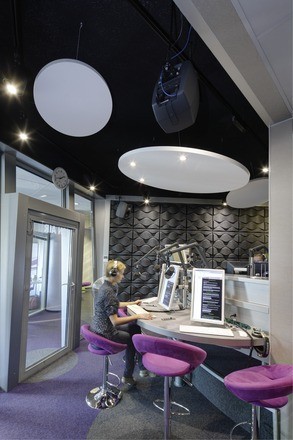

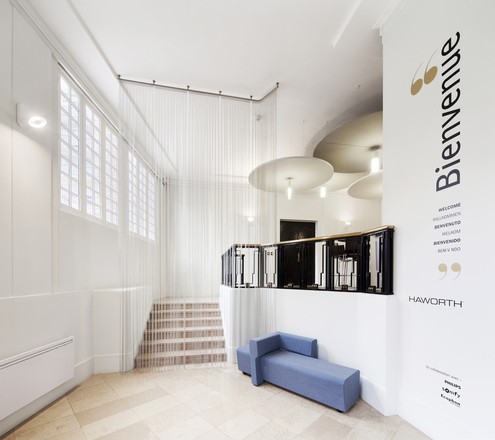

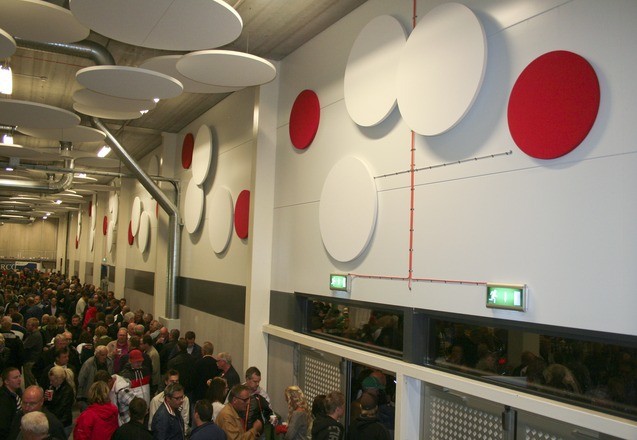

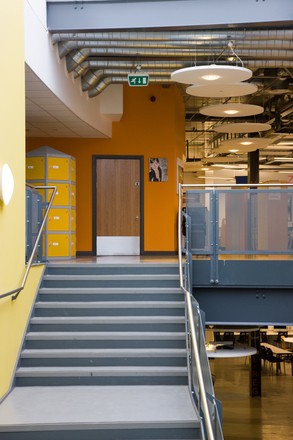

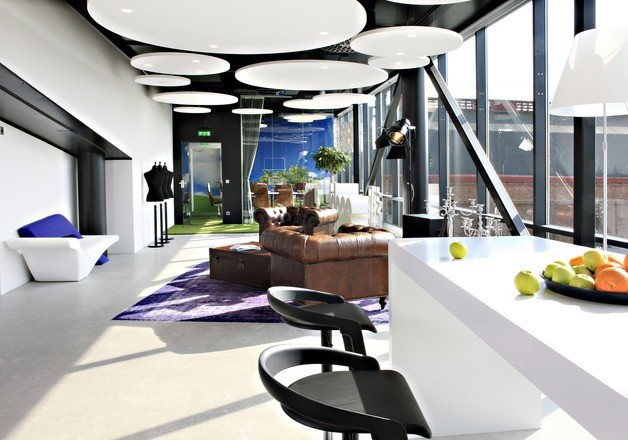

Ecophon Solo Circle е акустично решение, което позволява да не се инсталира на целия таван. Solo Circle е подходящ за сгради, където обемът на стаята може да бъде поддържан. Продуктът е подходящ и тогава, когато TABS (Thermally Activated Building System) е избрана като охладителна система. Ecophon Solo Circle е не рамкирана свободно висяща повърхност и предлага много възможности в избора на дизайн на цветовете и окачените системи. Има три вида инсталационни системи за окачване, които се използват.

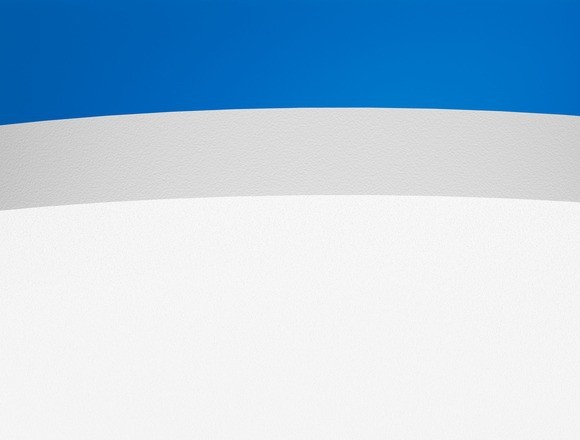

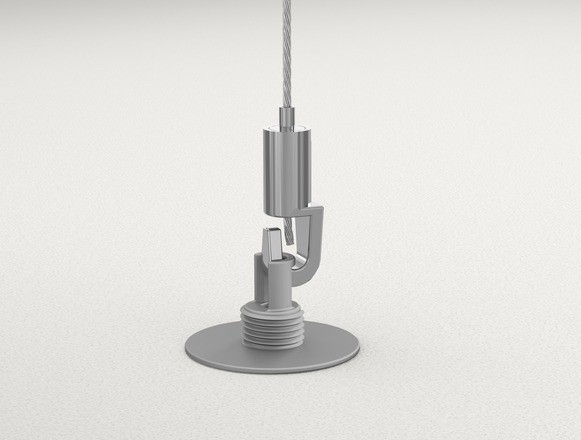

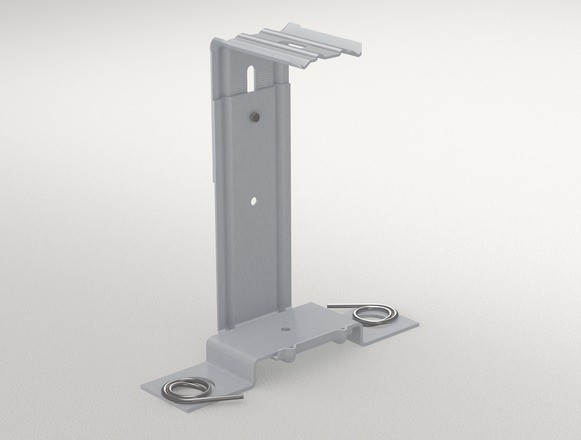

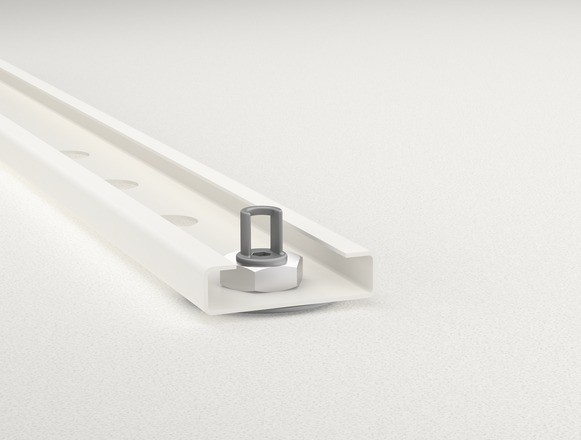

Те са телени, твърди или регулируеми закачалки в комбинация с инженерно разработената опора Connect Absorber anchor. По този начин има възможност за създаване на различни нива и ъгли. Панелът Ecophon Solo Circle може да бъде открит в размер Ø1200x40 мм с тегло 4,5 кг или Ø800x40 мм с тежест 2кг. Панелът е произведен от много плътна стъклена вата, чрез използване на 3RD технология, с повърхност Akutex™ FT на двете страни. Ръбовете са право отрязани и лакирани.



• M364 - инсталационна диаграма на окачен акустичен таван Ecophon Solo™ Circle







• M370 - инсталационна диаграма на окачен акустичен таван Ecophon Solo™ Circle







•    Акустика



Звукопоглъщане-резултати от от тестването в съответствие с EN ISO 354.



	Коефициент на поглъщане на звука     Честота Hz   — Solo Circle Ø800, 200 mm o.d.s. --- Solo Circle Ø800, 400 mm o.d.s. ····Solo Circle Ø800, 1000 mm o.d.s.
	o.d.s. - обща дълбочина на системата

	Честота Hz     — Solo Circle Ø1200, 200 mm o.d.s. --- Solo Circle Ø1200, 400 mm o.d.s. ···· Solo Circle Ø1200, 1000 mm o.d.s.
	o.d.s. - обща дълбочина на системата
