Акустичен окачен растерен таван Ecophon – Advantage™ E

Ecophon Advantage E T15 – 600x600x15/ White 500 /26бр. плочи в пакет = 9,36м2

Ecophon Advantage E T15 – 1200x600x15/ White 500  /16бр. плочи в пакет = 11,52м2

Ecophon Advantage E T24 – 600x600x15/ White 500  /26бр. плочи в пакет = 9,36м2

Ecophon Advantage E T24 – 1200x600x15/ White 500  /16бр. плочи в пакет = 11,52м2

Advantage™ E

Описание на системата и продукта

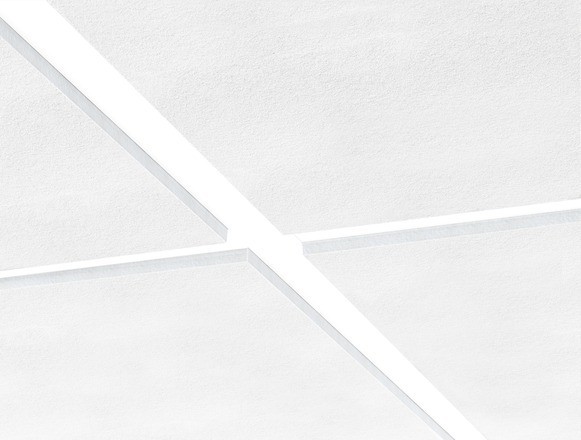

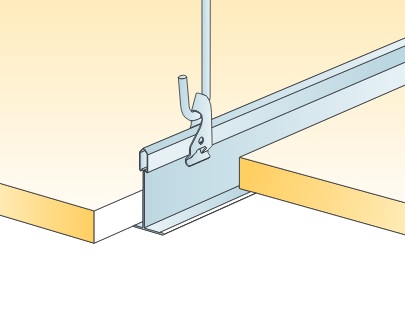

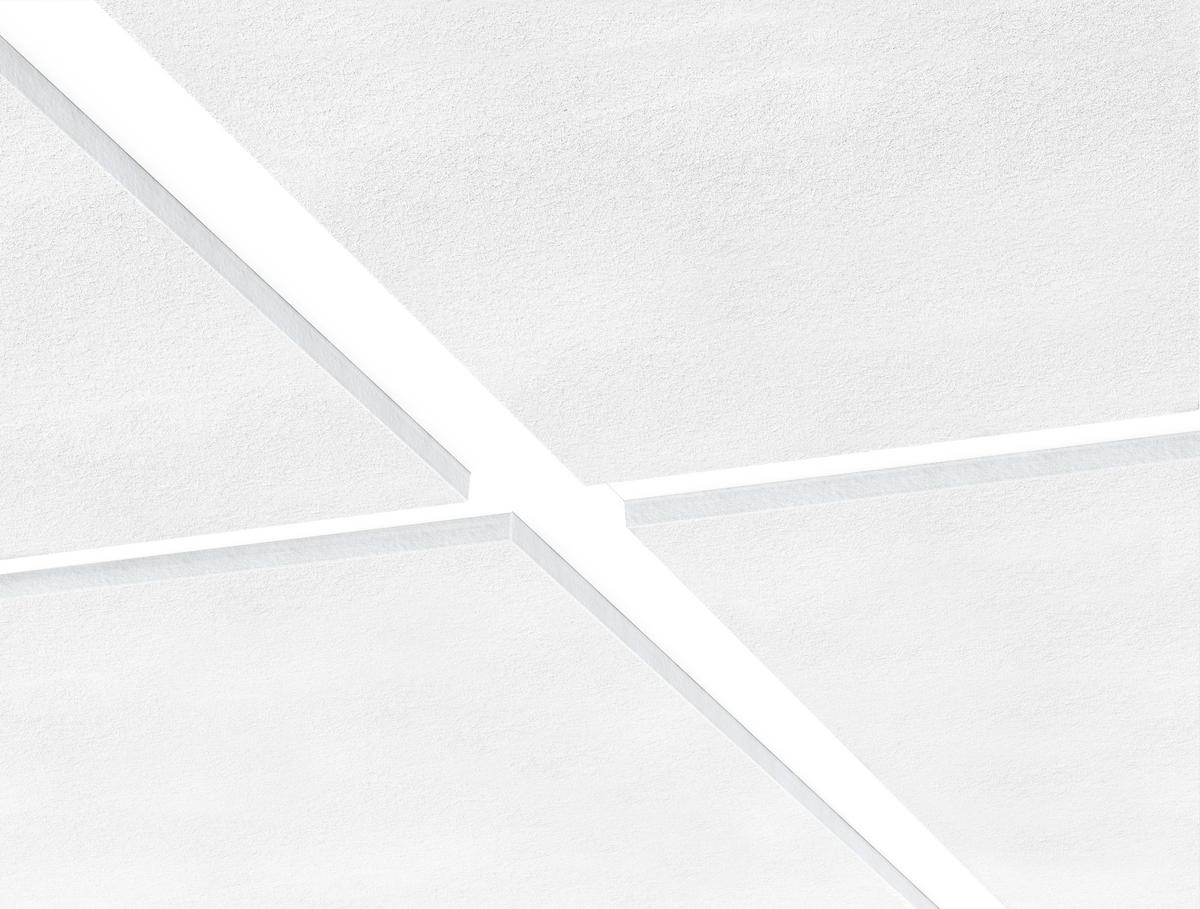

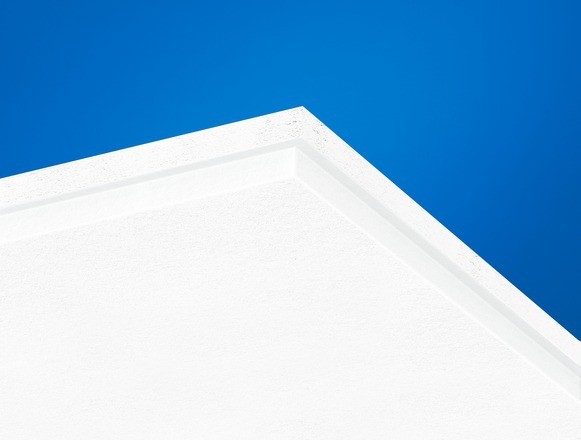

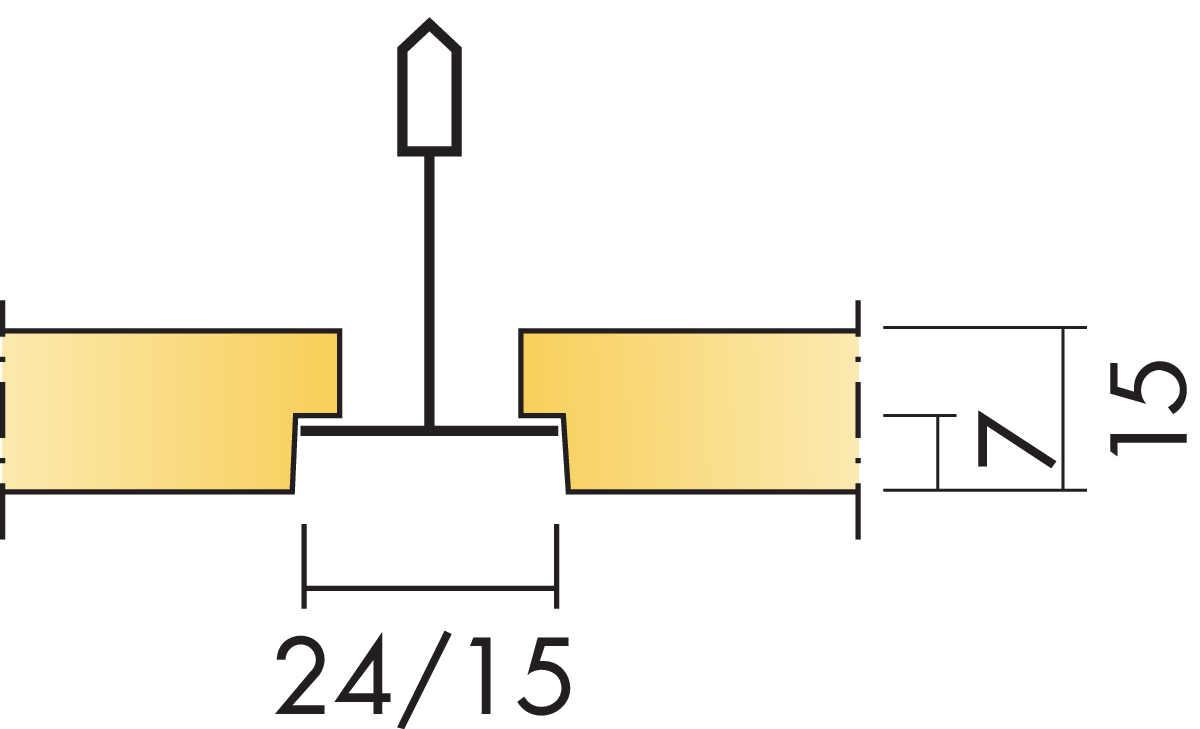

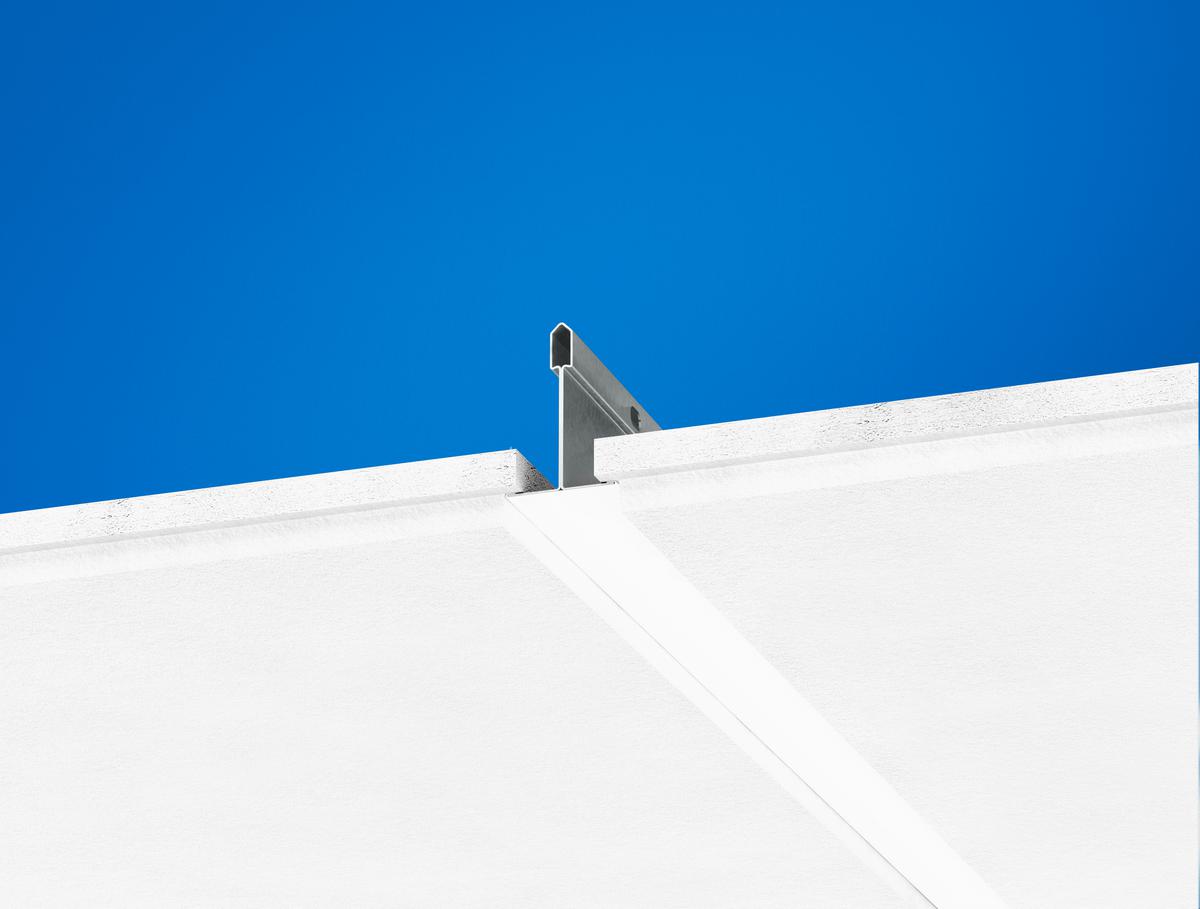

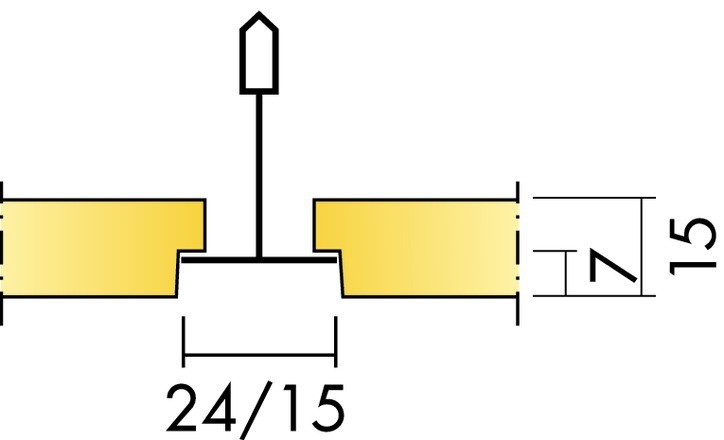

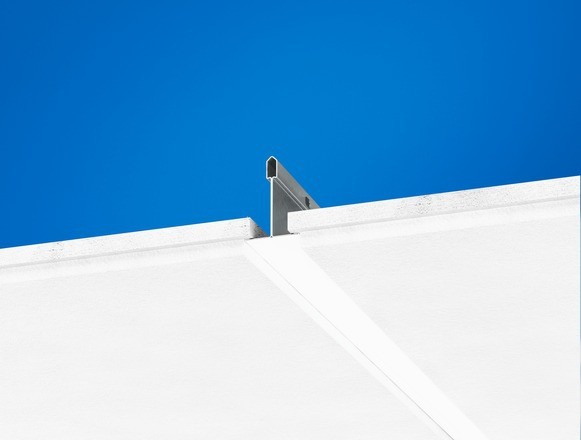

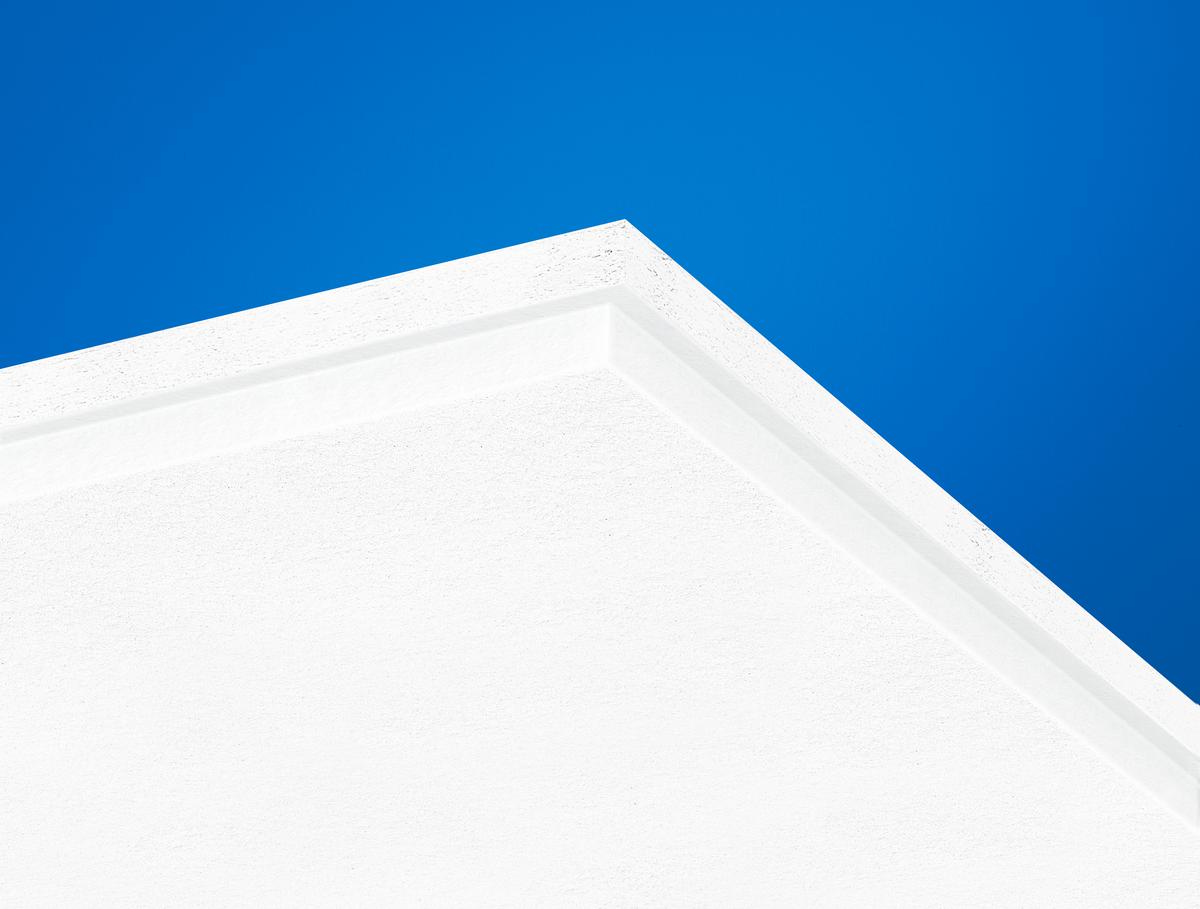

За инсталации, изискващи лесно да се инсталират окачените тавани, които отговарят на основните функционални изисквания. Ecophon Advantage E разполага с вградена видима металната конструкция и падащ борд. Така възниква окачен таван със сенчест ефект. Това акцентира върху всяко пано и скрива частично металната конструкция. Видимата площ на всяко пано се намира 7 мм под конструкцията. Всяко пано може да бъде демонтирана индивидуално с цел по-лесен достъп до таванната повърхност. Системата се състои от пана Ecophon Advantage E и конструкция Ecophon Connect с приблизителна тежест 2,5 kgs/m². Паната са произведени от стъклена вата с висока плътност, произведена по 3RD технология. Видимата повърхност представлява високо класен, частично лакиран стъклен воал в бял цвят. Задната част също е покрита със стъклен воал. За най-добро качество на системата и представянето й, използвайте система Ecophon Connect и аксесоари. Металната конструкцията е произведена от поцинкована стомана.

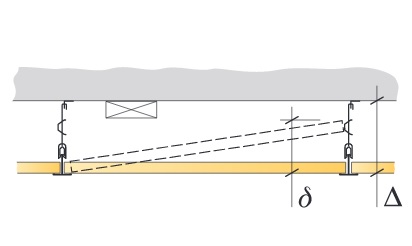

• M119 – инсталационна диаграма на окачен акустичен таван Ecophon Advantage™ A

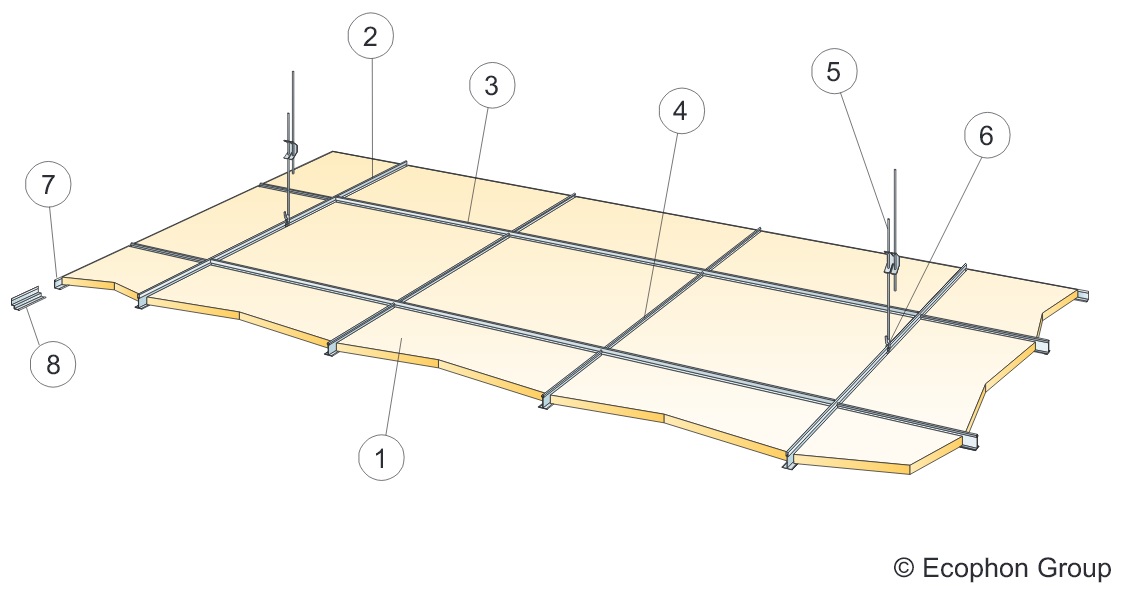

• M271 – инсталационна диаграма на окачен акустичен таван Ecophon Advantage™ A









• Акустика



Звукопоглъщане-резултати от от тестването в съответствие с EN ISO 354. Класификация в съответствие с EN ISO 11654, както и рейтингите на една стойност за NRC и SAA според ASTM C 423



o.d.s. – обща дълбочина на системата

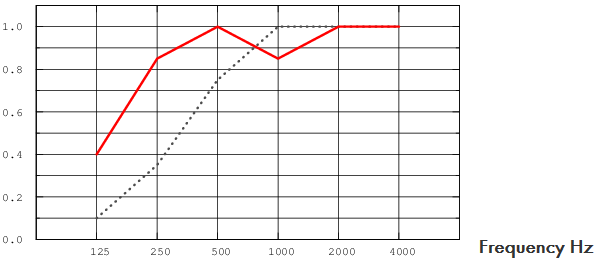

Kоефициент на поглъщане на звука      честота Hz     ___ Ecophon Advantage™ A 200 mm o.d.s. αw 0,90 ……. Ecophon Advantage™ A 50 mm o.d.s. αw 0,60
