Акустичен окачен растерен таван Ecophon – Focus™ E

Ecophon Focus E T15 – 600x600x20/ White Frost  /20бр. плочи в пакет = 7.20м2

Ecophon Focus E T15 – 1200x600x20/ White Frost  /10бр. плочи в пакет = 7.20м2

Ecophon Focus E T15 – 1200x1200x20/ White Frost  /6бр. плочи в пакет = 8.64м2

Ecophon Focus E T24 – 600x600x20/ White Frost  /20бр. плочи в пакет = 7.20м2

Ecophon Focus E T24 – 1200x600x20/ White Frost  /10бр. плочи в пакет = 7.20м2

Ecophon Focus E T24 – 1200x1200x20/ White Frost  /6бр. плочи в пакет = 8.64м2

Ecophon Focus E T24 XL – 1600x600x20/ White Frost  /12бр. плочи в пакет = 11.52м2

Ecophon Focus E T24 XL – 1800x600x20/ White Frost  /12бр. плочи в пакет = 12.96м2

Ecophon Focus E T24 XL – 2000x600x20/ White Frost  /12бр. плочи в пакет = 14.40м2

Ecophon Focus E T24 XL – 2400x600x20/ White Frost  /12бр. плочи в пакет =17.28м2

Focus™ E

Описание на системата и продукта

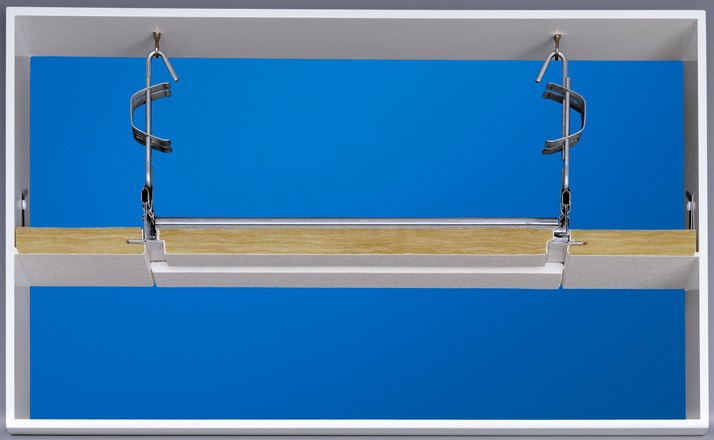

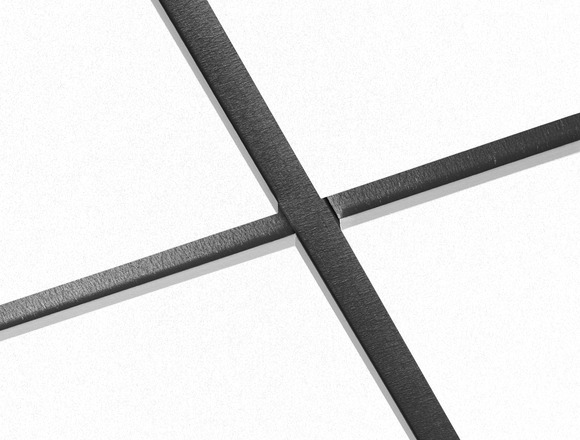

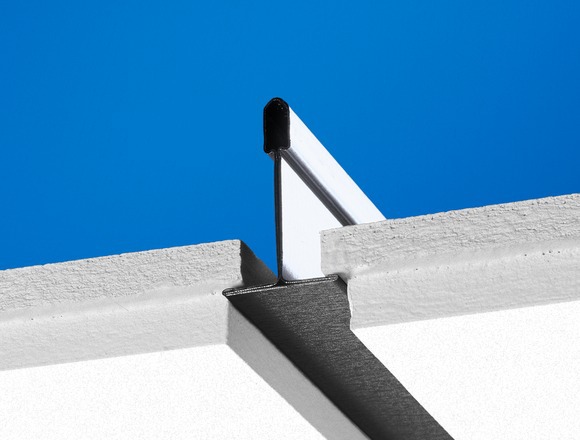

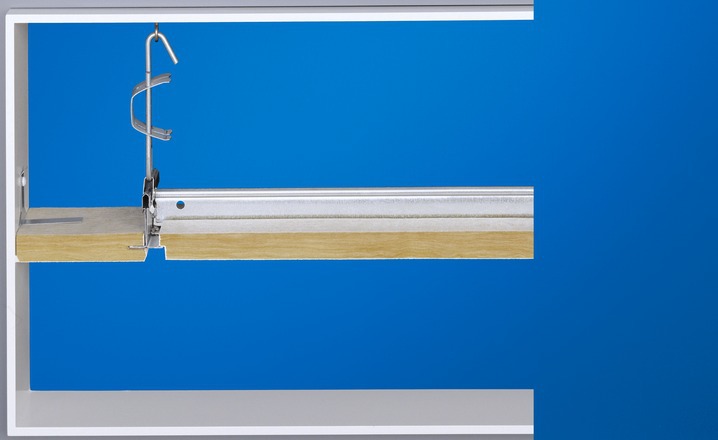

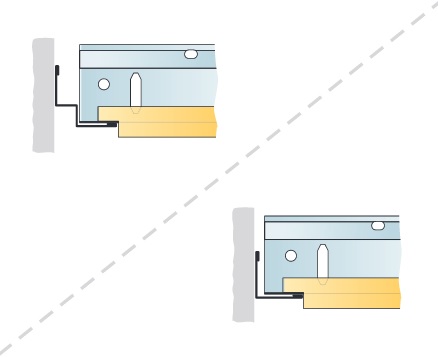

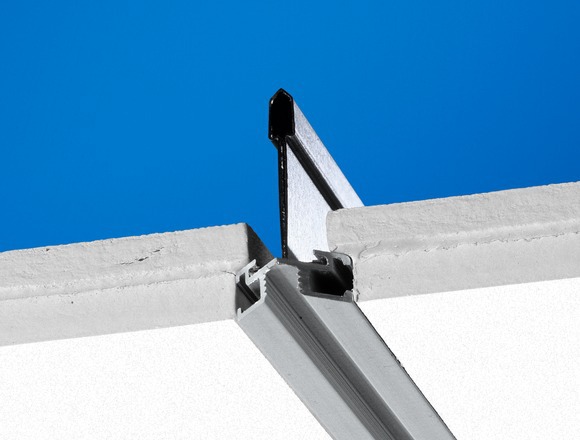

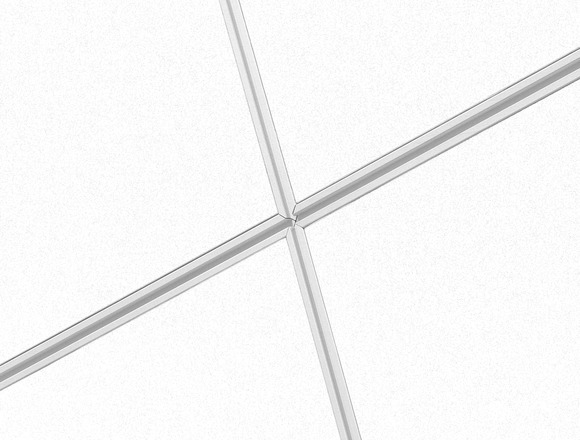

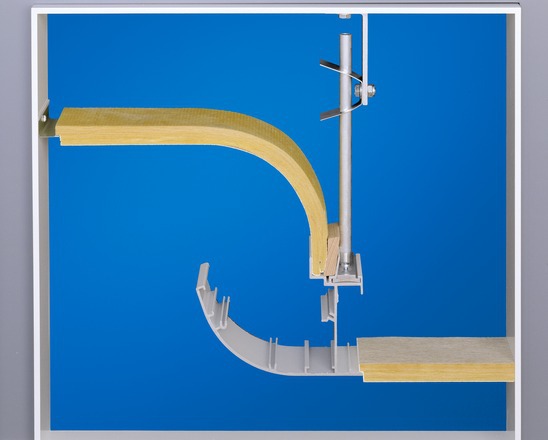

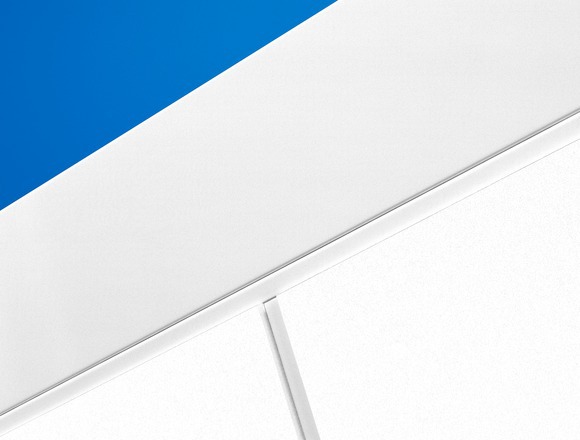

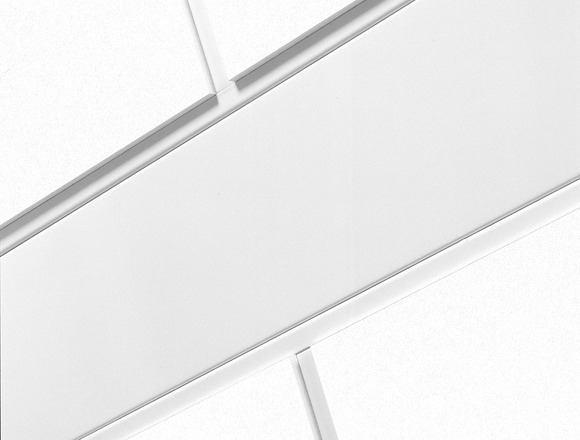

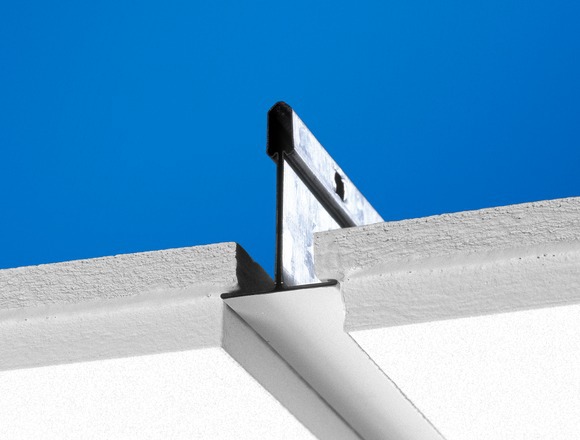

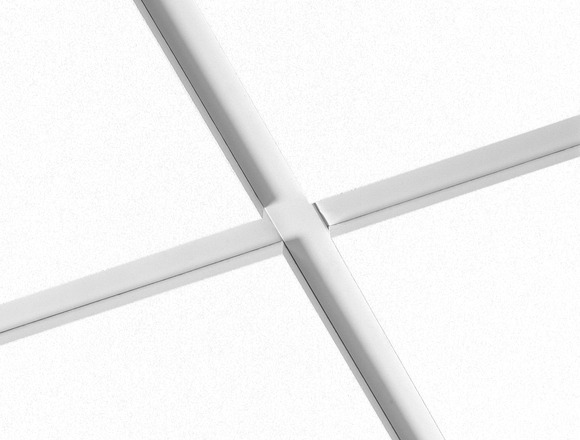

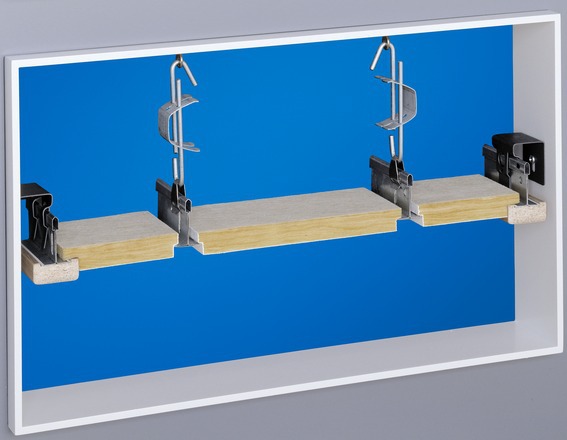

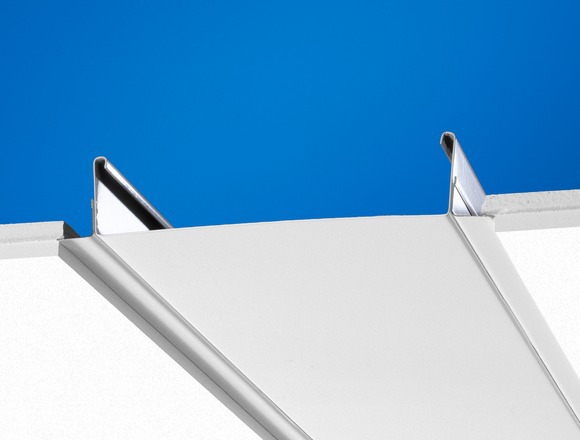

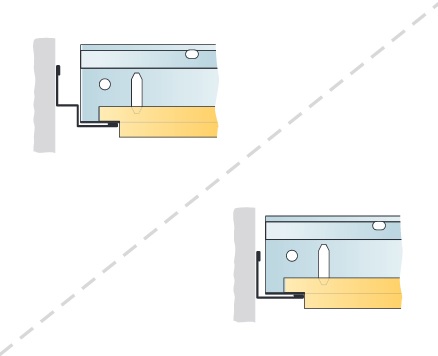

Подходящ за инсталации, където се изисква атрактивен окачен таван и лесното демонтиране на отделните пана е от основно значение. Ecophon Focus E разполага с вградена видима метална конструкция и ръбов дизайн тип падащ борд. Така възниква таван със сенчест ефект. Това решение подчертава всяка пано и скрива отчасти конструкцията. Видимата повърхност на всяко пано се намира 10 мм под конструкцията.

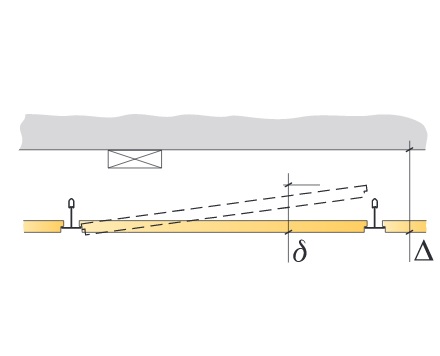

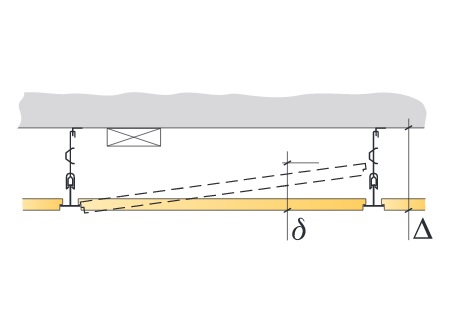

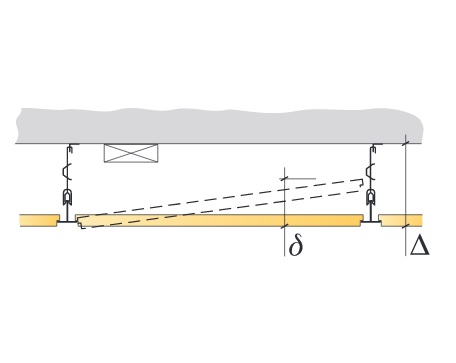

Всяка отделно пано се демонтира много лесно. Системите се състоят от пана Ecophon Focus E и метална конструкция Ecophon Connect. Те тежат приблизително 3 кг/м². Паната са произведени от изключително плътна стъклена вата по 3RD технология. Видимата повърхност има Akutex™ FT покритие, а задната страна на паната е покрита със стъклен воал. За най-добро качество на системата и представянето, използвайте свързващата система Ecophon и аксесоари. Металната конструкция се състои от поцинкована стомана.

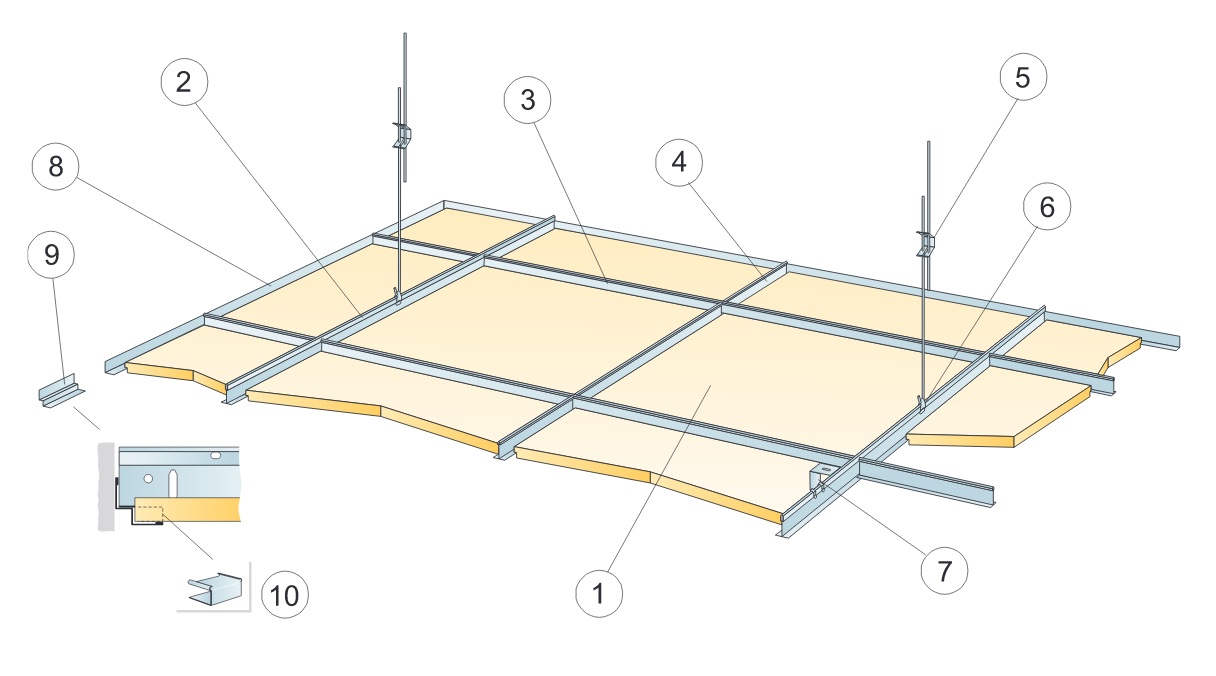

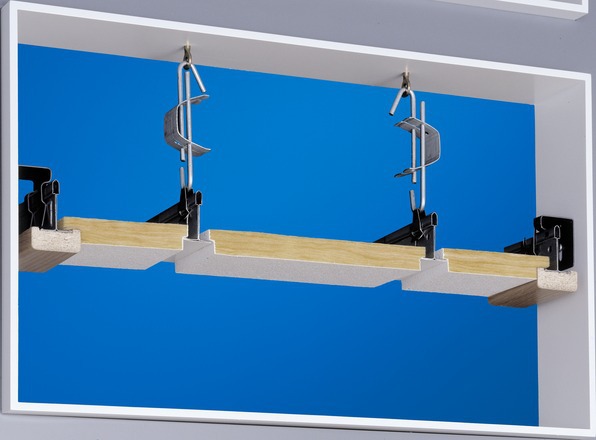

• M 12 – инсталационна диаграма на окачен акустичен таван Ecophon Focus™ E 1200х600

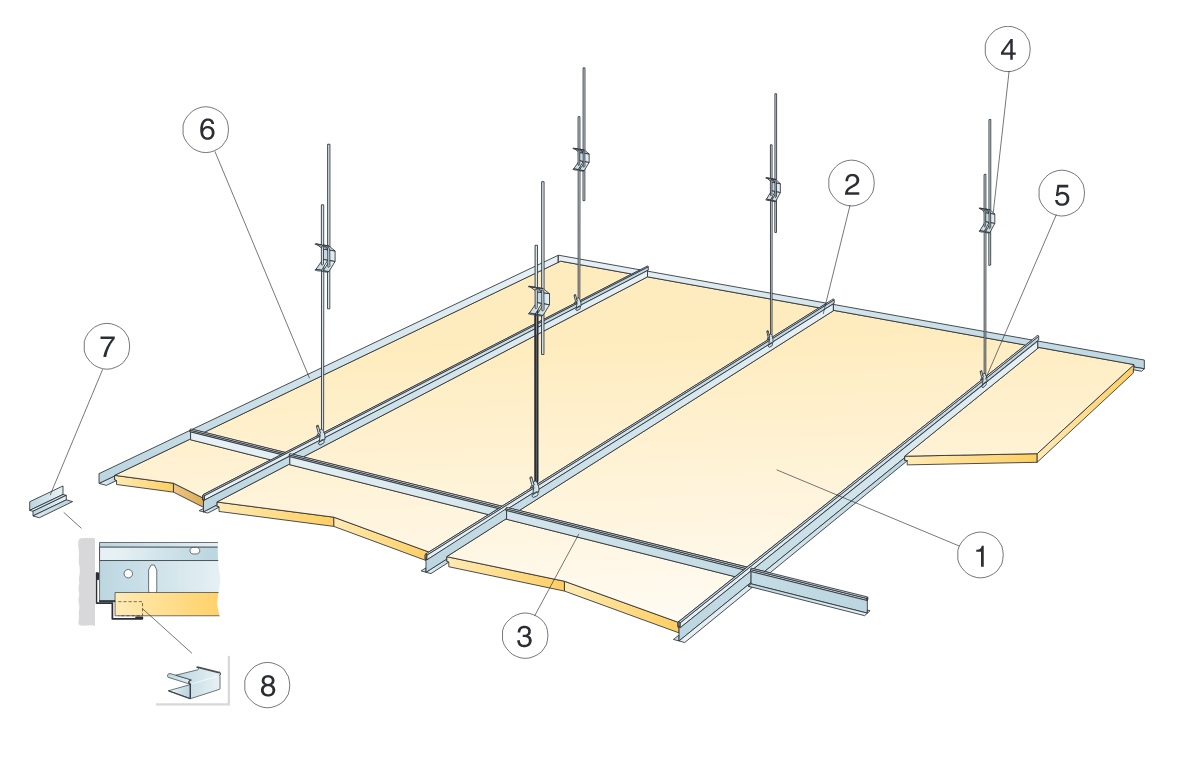

• M 47 – инсталационна диаграма на окачен акустичен таван Ecophon Focus™ E XL 1800х600

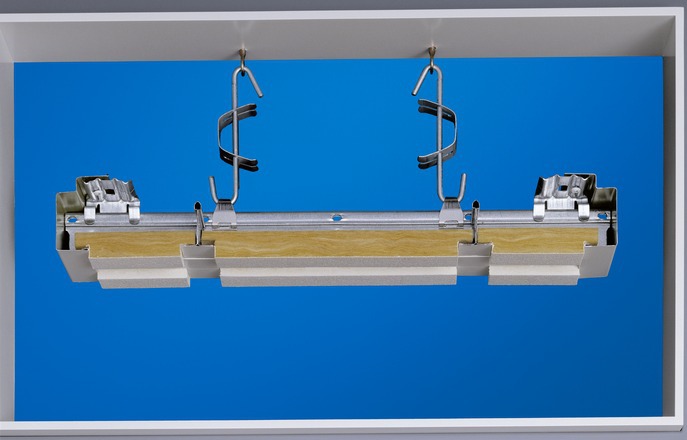

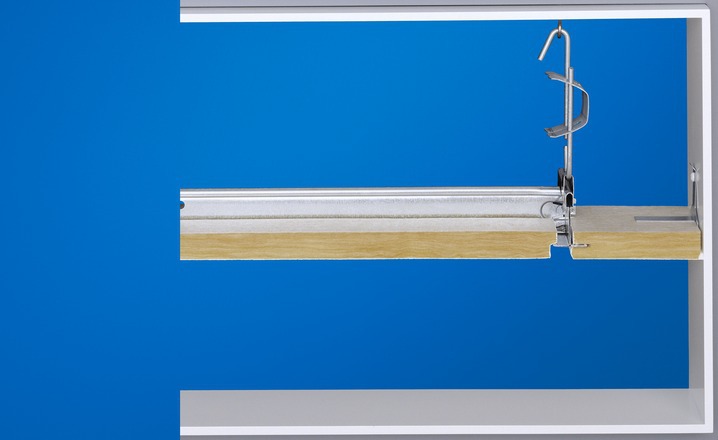

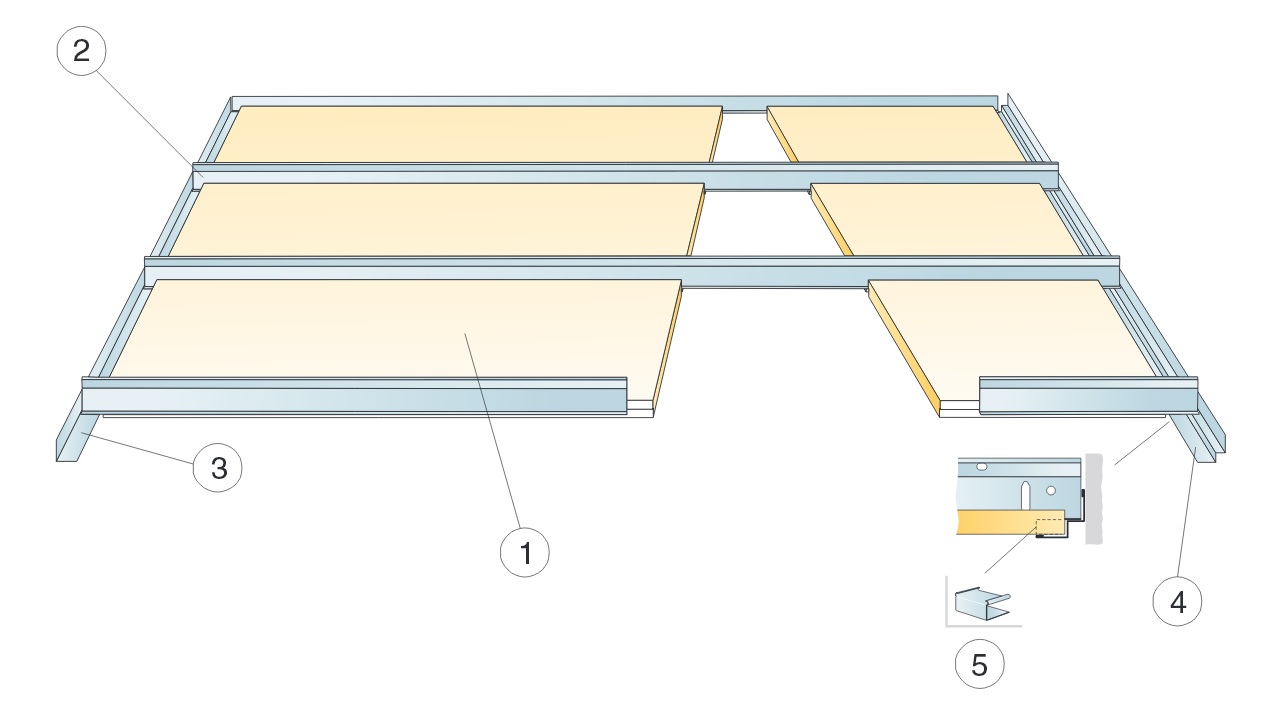

• M 49 – инсталационна диаграма на коридорна система Ecophon Focus™ E XL  2400х600







• Акустика

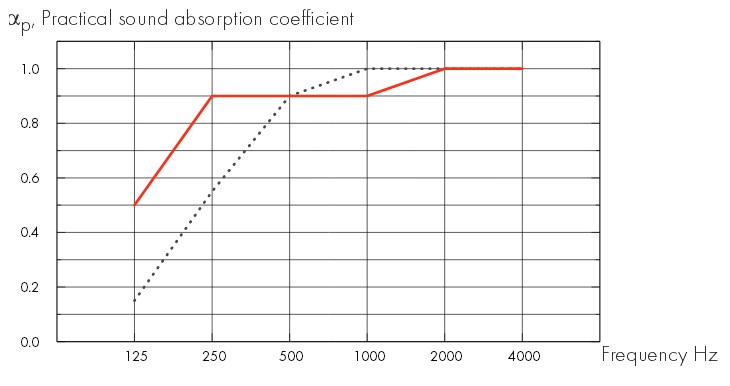

Звукопоглъщане-резултати от от тестването в съответствие с EN ISO 354. Класификация в съответствие с EN ISO 11654, както и рейтингите на една стойност за NRC и SAA според ASTM C 423



Kоефициент на поглъщане на звука        честота Hz    –– Ecophon Focus Е 200 mm o.d.s. αw 0.90 –– Ecophon Focus Е 60 mm o.d.s. αw 0.85
