Акустичен окачен растерен таван Ecophon – Super G™ Plus A

Ecophon Super G  Plus A  – 1200x600x40/ White 085  /6бр. плочи в пакет = 4,32м2

Super G™ Plus A

Описание на системата и продукта

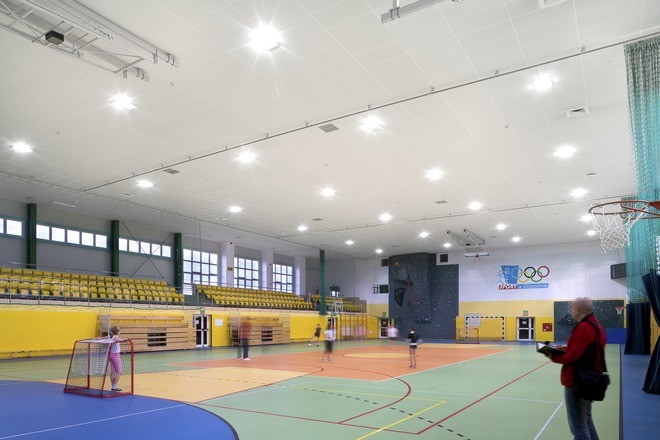

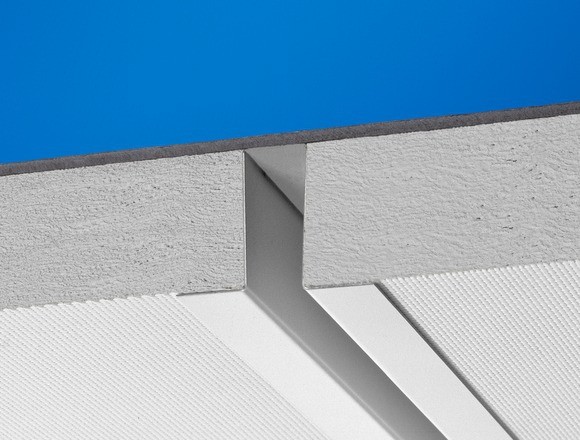

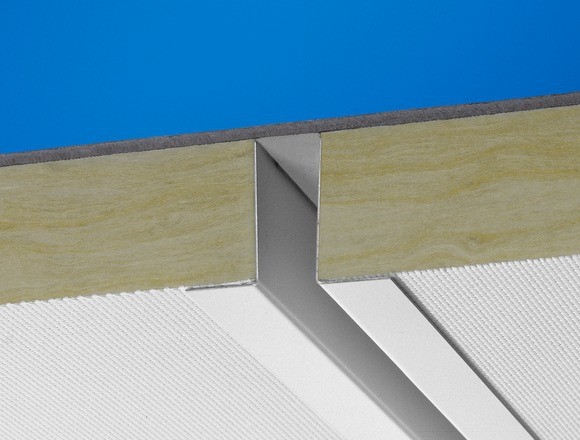

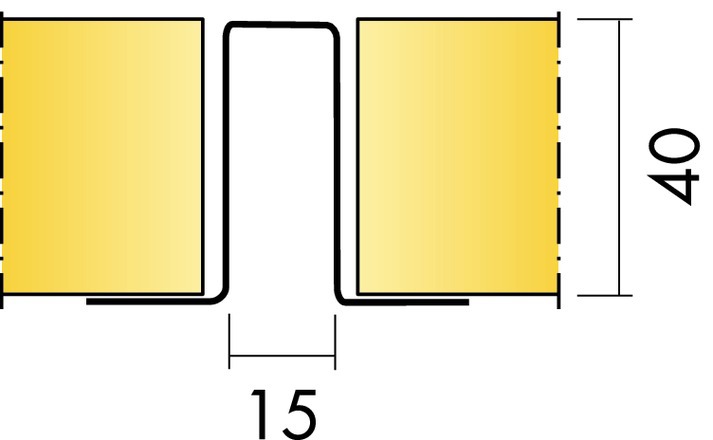

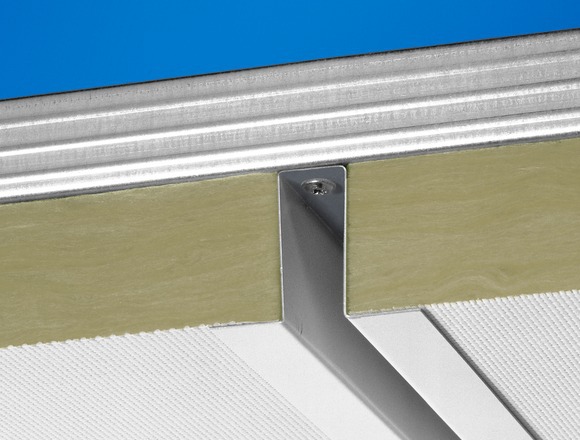

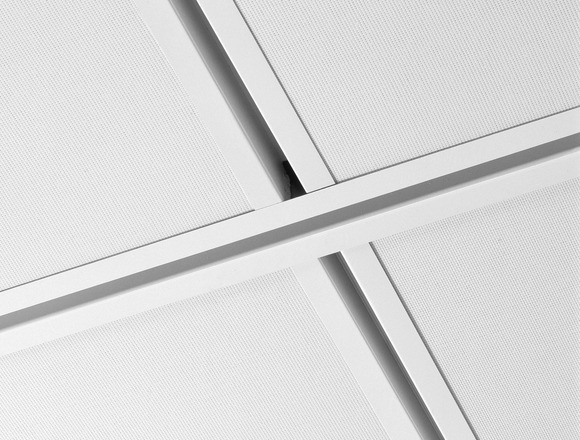

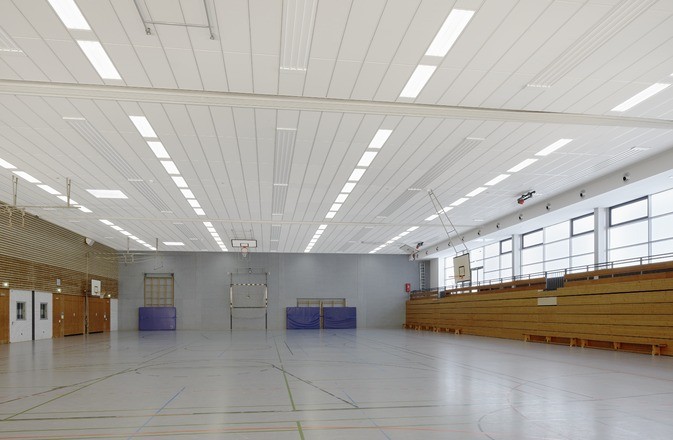

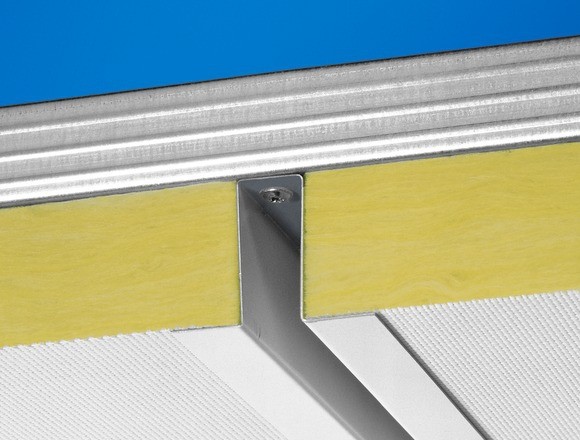

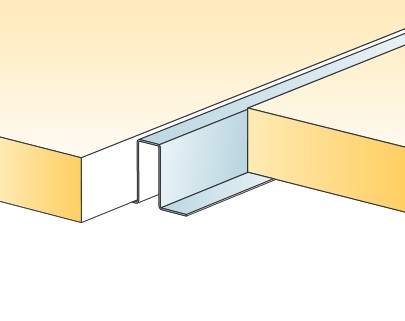

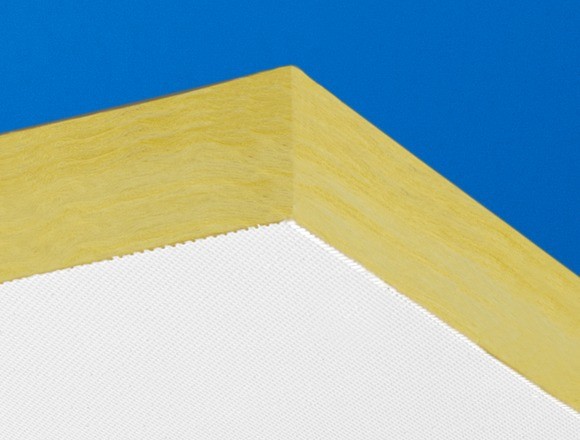

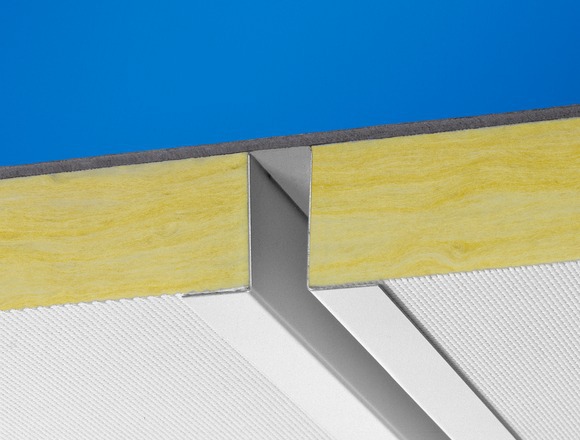

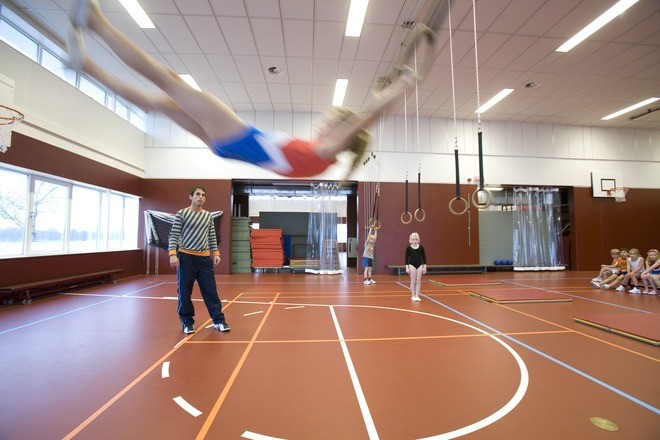

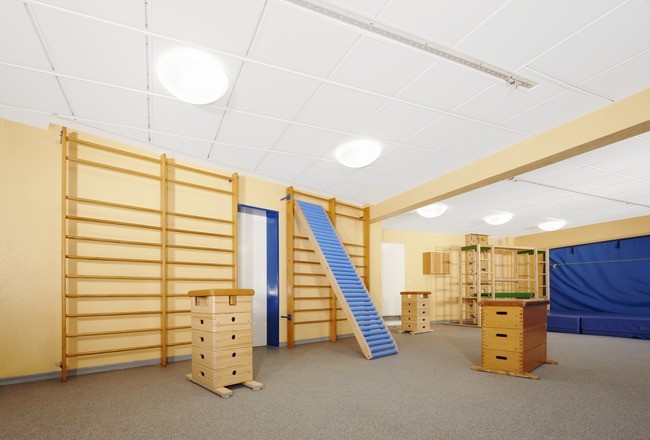

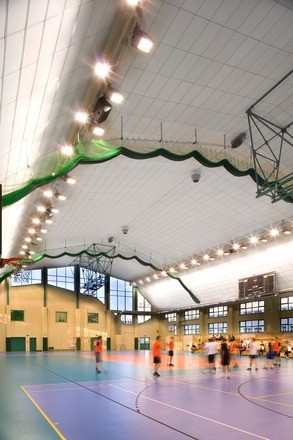

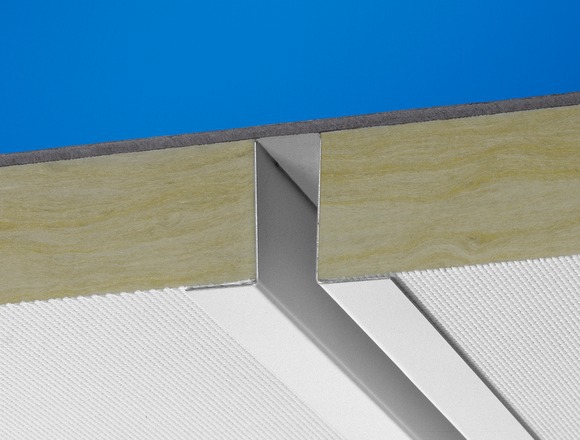

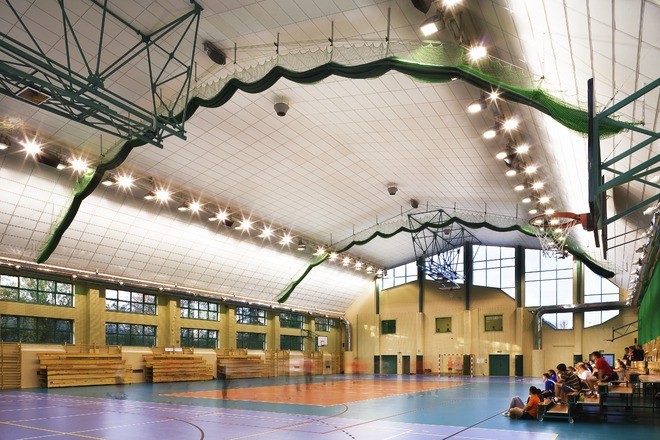

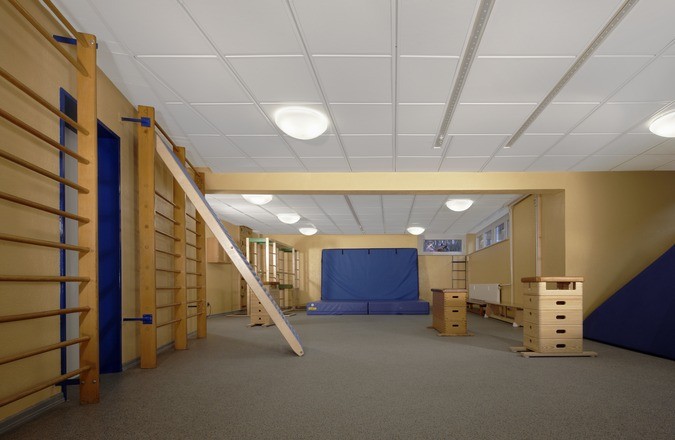

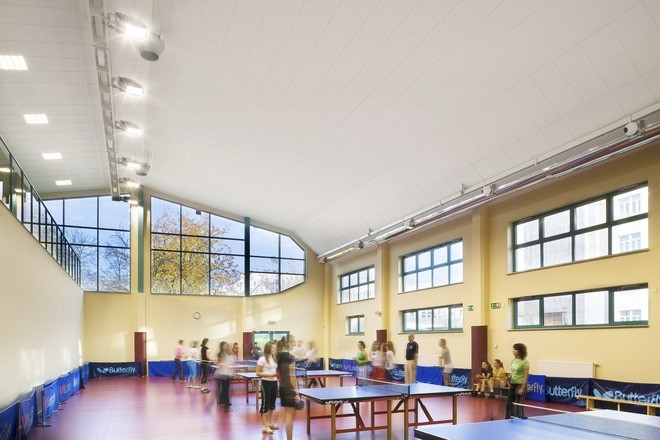

За тавани в спортни салони и други помещения, където има риск от механично влияние. Ecophon Super G Plus A разполага с метална конструкция. Тя се състои от вдлъбнати профили, които са монтирани директно на окачения таван под-конструкцията. Паната не се демонтират. Системите се състоят от пана Ecophon Super G Plus A и метална конструкция Ecophon Connect с приблизителна тежест от 6 кг/м² за директна инсталация и 10 кг/м² за окачена инсталация. Паната са произведени от стъклена вата с висока плътност по 3RD технология. Видимата повърхност представлява здрава стъклена повърхност с фибри. Задната част на паната е покрита със стъклен воал. За най-добро качество на изпълнението и системата, използвайте черна конструкция Connect и аксесоари. Металната конструкция е произведена от поцинкована стомана.

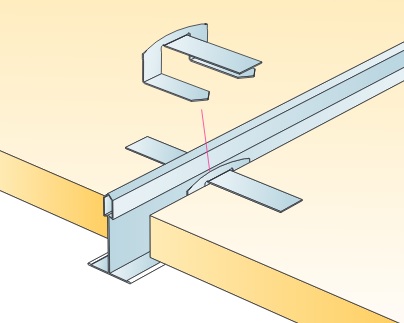

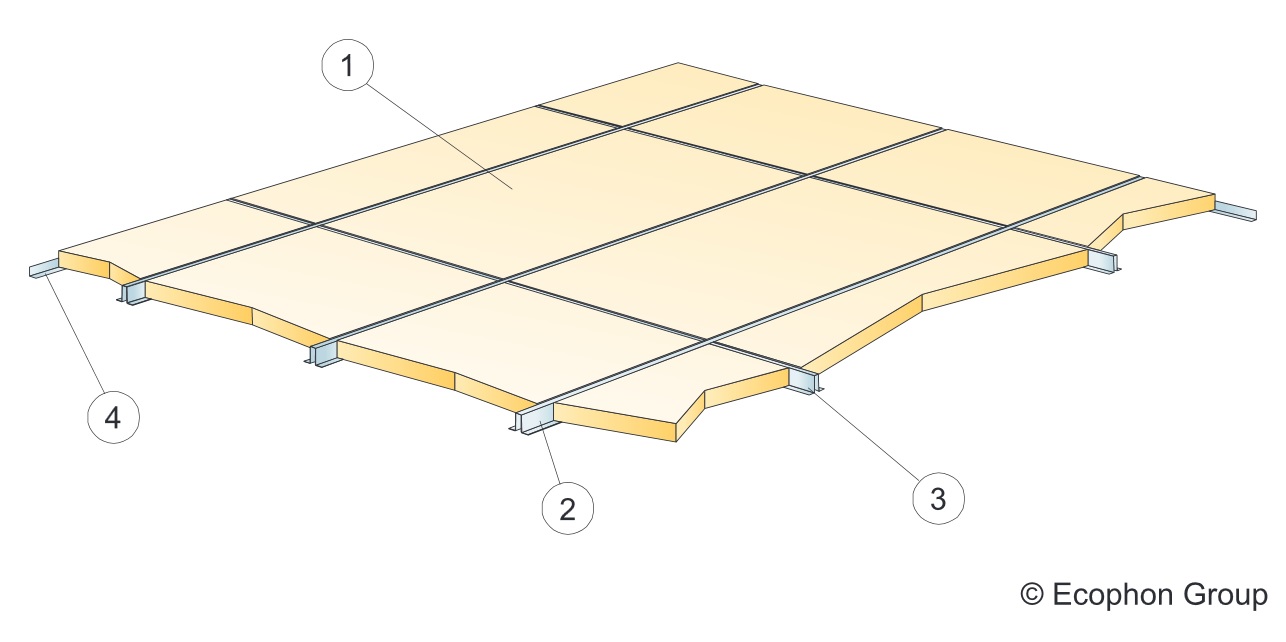

• M115 – инсталационна диаграма на окачен акустичен таван SuperG™ Plus A

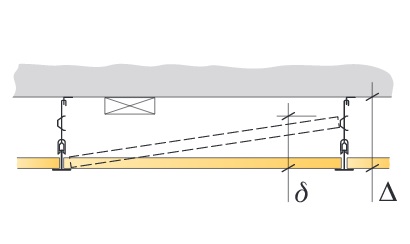

• M116 – инсталационна диаграма на окачен акустичен таван SuperG™ Plus A







•    Акустика



Звукопоглъщане-резултати от от тестването в съответствие с EN ISO 354. Класификация в съответствие с EN ISO 11654, както и рейтингите на една стойност за NRC и SAA според ASTM C 423.



o.d.s. – обща дълбочина на системата

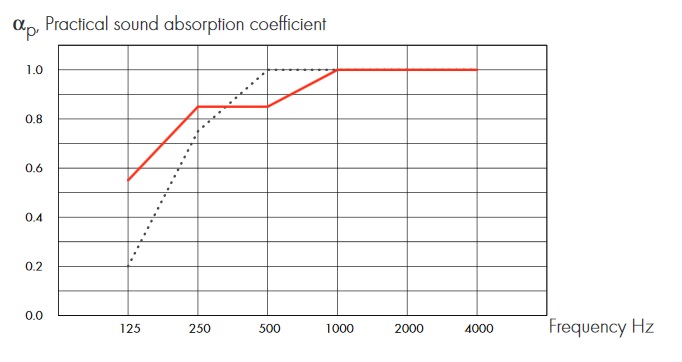

Коефициент на поглъщане на звука     честота Hz     ___ Ecophon Super G™ Plus A 40мм, 200 mm o.d.s. αw 1,00 ……. Ecophon Super G™ Plus A 40мм, 40 mm o.d.s. αw 1,00
